種類

擴散反射型

型號

HL-D301B

HL-D301C

測量中心距離

50mm

高度測量范圍(Z軸)

±10mm

測量寬度(X軸)

近點

11.5mm

測量中心

12.5mm

遠點

12.5mm

輸出單位

高度方向(Z軸)

0.1μm

寬度方向(X軸)

1μm(注2)

分辨率

高度方向(Z軸)

1μm(注3)

寬度方向(X軸)

5μm(注2)(注4)

直線性(注5)

高度方向(Z軸)

±0.1% F.S.

溫度特性

0.02% F.S./℃

光源

紅色半導體激光(投光峰波長度：658nm)

輸出

最大輸出：1mW

最大輸出：5mW

激光級別

2級(IEC/JIS/FDA、Laser Notice No.50)

3級R(IEC/JIS/FDA、Laser Notice No.50)

光束形狀(注6)

50μm×15mm

受光元件

CMOS 2維圖像傳感器

指示燈

激光放射
指示燈

綠色發光二極管
激光投光時亮起

測量范圍
指示燈

黃色發光二極管
測量中心附近亮起/測量范圍內閃爍/測量范圍外熄滅(寬度方向中心位置)

環境性能

保護構造

IP67(連接器部除外)

使用環境
溫度

0?45℃(注意不可結露、結冰)
存儲時：-20℃?70℃

使用環境
濕度

35%?85%RH
存儲時：35%?85%RH

使用環境
照明度

白熾燈：受光面照度3,000Rx以下
(注意避免太陽光的直接反射)

耐振動

頻率10?55Hz(1分鐘周期)　雙振幅1.5mm　X,Y和Z方向各2小時

耐沖擊

加速度196m/s²  (約20G) X,Y和Z方向各3次

電纜

帶連接器橡皮電纜 長0.5m

電纜延長

用可選電纜(另售)
全長可延長至20m

材質

本體外殼，本體外罩：鋁合金、
前罩：玻璃

重量

約500g(含電纜部)

附件

激光警告標簽：1套

(注1):

當未指定測量條件時，與控制器相連接，電源電壓：24V DC、周圍溫度：20℃，計測模式：多段分割光量調整模式(調整單位：寬度100μm)，單位受光時間：100μs，移動平均次數：64次，測量中心距離，對象物體：白色擴散物體(本公司基準物體)。

(注2):

與Ver2.0以上的控制器相連接時的數值。

(注3):

測量中心距離處，整個測量寬度的高度平均的數值。

(注4):

在邊緣位置(下降沿邊緣)對針規R面進行測量后所得出的值。
對象物體：白色陶瓷針規(?10)，單位受光時間：200μs，測量值抽取處理：抑制基本光亮，移動平均64次，寬度方向平滑化：±4，其他均為初始設定。

(注5):

測量寬度方向的測量中心位置的高度時，表示相對于高度測量范圍(滿量程)的理想直線的誤差值，規格為高度測量范圍±7.5mm以內的值。

(注6):

為測量中心距離處的直徑值，使用中心光強度的1/e²(約13.5%)定義這些值。如果定義范圍外有光泄漏，并且檢測點外圍的反射率高于檢測點本身，則結果可能會受到影響。

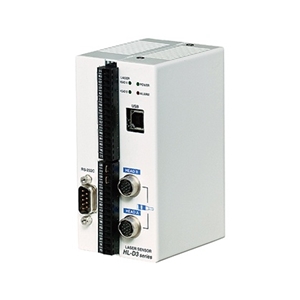

型號

HL-D3C

適用檢測頭

HL-D301B、HL-D301C

可連接檢測頭數量

最多2個

電源電壓

24V DC±10％　含脈動0.5V(P-P)

消耗電流

1A以下(連接2個檢測頭時)

取樣周期

根據計測模式及設定條件而定
多段分割光量調整模式：標準 12.2ms(注2)
統一同步計測模式：最快 2.5ms(注3)
多點位移計測模式：最快 80μs(注4)

判定
輸出

N通道FET·漏極開路
?最大流入電流：100mA
?外加電壓：30V DC以下(輸出端子和0V之間)br />?ON電阻：5Ω以下

輸出動作

輸出動作時開路(可切換)

短路保護

配備

ALARM
輸出

N通道FET·漏極開路
?最大流入電流：100mA
?外加電壓：30V DC以下(輸出端子和0V之間)
ON電阻：5Ω以下

輸出動作

發生報警時開路(可切換)

線路保護

配備

外部
觸發
輸入

光耦絕緣輸入

輸入動作

與外部絕緣COM(－)短接時ON，斷開時OFF

外加電壓

30V DC以下(漏電流：0.1mA以下)

激光
控制
輸入

光耦絕緣輸入

輸入動作

與外部絕緣COM(－)短接時激光投光，斷開時激光停止投光

外加電壓

30V DC以下(漏電流：0.1mA以下)

零設
輸入

光耦絕緣輸入

輸入動作

與外部絕緣COM(－)短接時ON，斷開時OFF

外加電壓

30V DC以下(漏電流：0.1mA以下)

同步
輸入

光耦絕緣輸入

輸入動作

與外部絕緣COM(－)短接時ON，斷開時OFF

外加電壓

30V DC以下(漏電流：0.1mA以下)

復位
輸入

光耦絕緣輸入

輸入動作

與外部絕緣COM(－)短接時ON，斷開時OFF

外加電壓

30V DC以下(漏電流：0.1mA以下)

RS-232C
接口

波特率：9,600、19,200、38,400、57,600、115,200bps (注5)、數據長：8bit、
停止位長度：1bit、無奇偶(固定)

USB接口

依據USB2.0全速(USB1.1兼容)

設定/測量值監視

HL-D3SMI(附件)或?qū)Ｓ肁PI

指
示
燈

電源指示燈

綠色發光二極管
電源ON時亮起

檢測頭A
激光投光
指示燈

綠色發光二極管
連續測量狀態：激光投光時亮起，熄滅時閃爍2次
停止測量狀態：激光投光時交替閃爍(ON1秒/OFF1秒)、
熄滅時閃爍1次

檢測頭B
激光投光
指示燈

綠色發光二極管
連續測量狀態：激光投光時亮起，熄滅時閃爍2次
停止測量狀態：激光投光時交替閃爍(ON1秒/OFF1秒)、
熄滅時閃爍1次

報警
指示燈

紅色發光二極管
測量報警時以及檢測頭斷線時亮起

環
境
適
應
性

使用環境
溫度

0?50℃(注意不可結露、結冰)、存儲時：-20?70℃

使用環境
濕度

35?85%RH、保存時：35?85%RH

耐振動

頻率 10?55Hz(周期1分)　雙振幅0.75mm　X,Y和Z方向各30分鐘

耐沖擊

加速度 196m/s(2 約20G)　X,Y和Z方向各3次

材質

外殼部：鋁合金

重量

約300g

附件

HL-D3安裝CD-ROM(HL-D3SMI，包括用戶手冊)、使用說明書、USB電纜2m
