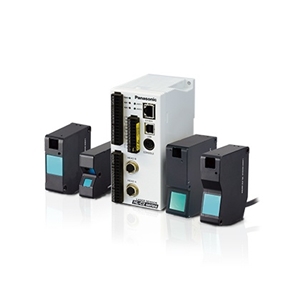

種類

小光點型

型
號

JIS/IEC
標準符合型

HL-C205BE

HL-C205CE

HL-C208BE

HL-C208CE

HL-C235CE-W

FDA
標準符合型

安裝模式(注2)

擴散反射時

正反射時

擴散反射時

正反射時

擴散反射時

正反射時

擴散反射時

正反射時

擴散反射時

測量中心距離

50mm

46mm

50mm

46mm

85mm

81.4mm

85mm

81.4mm

350mm

測量范圍(注3)

±5mm

±5mm

±5mm

±5mm

±20mm

±6mm

±20mm

±6mm

±200mm

分辨率[平均次數]
(注4)

0.25μm[256次]

0.6μm[256次]、0.25μm[4,096次]

8μm[256次]、
2μm[4,096次]

直線性(注5)

±0.03% F.S.

±0.03% F.S.

±0.1% F.S.

±0.03% F.S.

±0.1% F.S.

±0.04% F.S.
(-200～0mm)、
±0.08% F.S.
(0～+200mm)
(F.S.=±200mm)

溫度特性

0.01% F.S./℃

光源

紅色半導體激光(投光波峰波長：658nm)

最大輸出：1mW

最大輸出：5mW

最大輸出：1mW

最大輸出：5mW

最大輸出：5mW

2級(JIS/IEC/GB)及II級(FDA)

3級R(JIS/IEC/GB)及III級a(FDA)

2級(JIS/IEC/GB)及II級(FDA)

3級R(JIS/IEC/GB)及III級a(FDA)

3級R(JIS/IEC/GB)及III級a(FDA)

光束直徑(注6)

約?70μm

約?100μm

約?400μm

受光元件

線性圖像傳感器

指
示
燈

激光投光
指示燈

綠色發光二極管
激光投光時亮起

測量范圍
指示燈

黃色發光二極管
測量中心附近亮起/測量范圍內閃爍/測量范圍外熄滅

耐
環
境
性

保護構造

IP67(連接器部除外)

使用環境溫度

0～+45℃(注意不可結露、結冰)、保存時：-20℃～+70℃

使用環境濕度

35～85%RH、保存時：35～85%RH

使用環境照明度

白熾燈：受光面照明度3,000?x以下(注7)

耐振動

耐久10～55Hz(周期1分)　雙振幅1.5mm　XYZ各方向2小時

耐沖擊

耐久196m/s² XYZ各方向3次

電纜

帶連接器橡皮電纜，長0.5m

電纜延長

用可選電纜(另售)，全長可延長至30m

材質

本體外殼、本體外罩：壓鑄鋁 前罩：玻璃

質量

約300g(含電纜)

附件

激光警告標簽(對應各種標準、規則：1套)

(注1):

當未明確指定測量條件時，使用條件如下：連接控制器、電源電壓24VDC、環境溫度：20℃、取樣周期：40μs、平均次數：256次、測量中心距離、目標物體：白陶瓷、數字測量值。

(注2):

正反射安裝時，反射光量較大的情況下，請使用另售的ND濾光器HL-C2F01。

(注3):

取樣周期為20μs及10μs時，測量范圍如下

型號

HL-C205□

HL-C208□

HL-C235CE-W

安裝模式

擴散反射時

正反射時

擴散反射時

正反射時

擴散反射時

取樣
周期

20μs

+0.5～+5.0mm

+0.5～+5.0mm

0～+20mm

0～+6.0mm

-70～+200mm

10μs

+4.7～+5.0mm

+4.6～+5.0mm

+18～+20mm

不可測量

+100～+200mm

(注4):

本產品屬于日本“外匯及外國貿易法”中規定的出口管制對象。最小分解能為0.25μm。

(注5):

對本公司的標準物體進行測量時，表示相對于數字位移輸出理想直線的誤差。可能會因?qū)ο笪矬w而發生變化。

(注6):

測量中心距離下的大小。按照中心光強度的1/e²(約13.5%)進行定義。在定義區域外有光泄漏，并且檢測點周圍的反射率比檢測點還要高的情況下， 可能會受其影響。

(注7):

使用環境照度所引起的變動在±0.03%F.S.以下(HL-C235CE-W為±0.08%F.S.以下)。

種類

線性光點型

型
號

JIS/IEC
標準符合型

HL-C205BE-MK

HL-C205CE-MK

HL-C208BE-MK

HL-C208CE-MK

HL-C235CE-WMK

FDA
標準符合型

安裝模式(注2)

擴散反射時

正反射時

擴散反射時

正反射時

擴散反射時

正反射時

擴散反射時

正反射時

擴散反射時

測量中心距離

50mm

46mm

50mm

46mm

85mm

81.4mm

85mm

81.4mm

350mm

測量范圍(注3)

±5mm

±5mm

±5mm

±5mm

±20mm

±6mm

±20mm

±6mm

±200mm

分辨率[平均次數]
(注4)

0.25μm[256次]

0.6μm[256次]、0.25μm[4,096次]

8μm[256次]、
2μm[4,096次]

直線性(注5)

±0.03% F.S.

±0.03% F.S.

±0.1% F.S.

±0.03% F.S.

±0.1% F.S.

±0.04% F.S.
(-200～0mm)、
±0.08% F.S.
(0～+200mm)
(F.S.=±200mm)

溫度特性

0.01% F.S./℃

光源

紅色半導體激光(投光波峰波長：658nm)

最大輸出：1mW

最大輸出：5mW

最大輸出：1mW

最大輸出：5mW

最大輸出：5mW

2級(JIS/IEC/GB)及II級(FDA)

3級R(JIS/IEC/GB)及III級a(FDA)

2級(JIS/IEC/GB)及II級(FDA)

3級R(JIS/IEC/GB)及III級a(FDA)

3級R(JIS/IEC/GB)及III級a(FDA)

光束直徑(注6)

約70×1,000μm

約100×1,200μm

約400×6,500μm

受光元件

線性圖像傳感器

指
示
燈

激光投光
指示燈

綠色發光二極管
激光投光時亮起

測量范圍
指示燈

黃色發光二極管
測量中心附近亮起/測量范圍內閃爍/測量范圍外熄滅

耐
環
境
性

保護構造

IP67(連接器部除外)

使用環境溫度

0～+45℃(注意不可結露、結冰)、保存時：-20℃～+70℃

使用環境濕度

35～85%RH、保存時：35～85%RH

使用環境照明度

白熾燈：受光面照明度3,000?x以下(注7)

耐振動

耐久10～55Hz(周期1分)　雙振幅1.5mm　XYZ各方向2小時

耐沖擊

耐久196m/s² XYZ各方向3次

電纜

帶連接器橡皮電纜，長0.5m

電纜延長

用可選電纜(另售)，全長可延長至30m

材質

本體外殼、本體外罩：壓鑄鋁 前罩：玻璃

質量

約300g(含電纜)

附件

激光警告標簽(對應各種標準、規則：1套)

(注1):

當未明確指定測量條件時，使用條件如下：連接控制器、電源電壓24VDC、環境溫度：20℃、取樣周期：40μs、平均次數：256次、測量中心距離、目標物體：白陶瓷、數字測量值。

(注2):

正反射安裝時，反射光量較大的情況下，請使用另售的ND濾光器HL-C2F01。

(注3):

取樣周期為20μs及10μs時，測量范圍如下

型號

HL-C205□-MK

HL-C208□-MK

HL-C235CE-WMK

安裝模式

擴散反射時

正反射時

擴散反射時

正反射時

擴散反射時

取樣
周期

20μs

+0.5～+5.0mm

+0.5～+5.0mm

0～+20mm

0～+6.0mm

-70～+200mm

10μs

+4.7～+5.0mm

+4.6～+5.0mm

+18～+20mm

測定不可

+100～+200mm

(注4):

本產品屬于日本“外匯及外國貿易法”中規定的出口管制對象。最小分解能為0.25μm。

(注5):

對本公司的標準物體進行測量時，表示相對于數字位移輸出理想直線的誤差。可能會因?qū)ο笪矬w而發生變化。

(注6):

測量中心距離下的大小。按照中心光強度的1/e2(約13.5%)進行定義。在定義區域外有光泄漏，并且檢測點周圍的反射率比檢測點還要高的情況下， 可能會受其影響。

(注7):

使用環境照度所引起的變動在±0.03%F.S.以下(HL-C235CE-W為±0.08%F.S.以下)。

種類

小光點型

線性光點型

型
號

JIS/IEC標準符合型

HL-C201AE-SP2

HL-C201AE-SP3

HL-C201AE-SP2M

HL-C201AE-SP3M

安裝模式

僅限正反射

測量中心距離

8mm

15mm

8mm

15mm

測量范圍(注2)

±0.8mm

±1mm

±0.8mm

±1mm

分辨率[平均次數]
(注3)(注4)

0.25μm

直線性(注5)

±0.032% F.S.

±0.025% F.S.

±0.032% F.S.

±0.025% F.S.

溫度特性

0.02% F.S./℃

光源

紅色半導體激光(投光波峰波長：658nm)

最大輸出：0.1mW

最大輸出：0.3mW

最大輸出：0.1mW

最大輸出：0.3mW

1級(JIS/IEC/GB)

光束直徑(注6)

約?20μm

約?30μm

約20x700μm

約30x1,400μm

受光元件

線性圖像傳感器

指
示
燈

激光投光
指示燈

綠色發光二極管
激光投光時亮起

測量范圍
指示燈

黃色發光二極管
測量中心附近亮起/測量范圍內閃爍/測量范圍外熄滅

耐
環
境
性

保護構造

IP67(連接器部除外)

使用環境溫度

0～+45℃(注意不可結露、結冰)、保存時：-20℃～+70℃

使用環境濕度

35～85%RH、保存時：35～85%RH

使用環境照明度

白熾燈：受光面照明度3,000?x以下(注7)

耐振動

耐久10～55Hz(周期1分)　雙振幅1.5mm　XYZ各方向2小時

耐沖擊

耐久196m/s² XYZ各方向3次

電纜

帶連接器橡皮電纜，長0.5m

電纜延長

用可選電纜(另售)，全長可延長至30m

材質

本體外殼、本體外罩：壓鑄鋁 前罩：玻璃

質量

約300g(含電纜)

約400g(含電纜)

約300g(含電纜)

約400g(含電纜)

附件

激光警告標簽(對應各種標準、規則：1套)

(注1):

當未明確指定測量條件時，使用條件如下：連接控制器、電源電壓：24VDC、環境溫度：20℃、取樣周期：40μs、平均次數：256次、測量中心距離、對象物體：HL-C201AE-SP2(M)為鋁蒸汽噴鍍表面反射鏡、HL-C201AE-SP3(M)為透明玻璃、數字測量值。

(注2):

取樣周期為20μs及10μs時，測量范圍如下。

型號

HL-C201AE-SP2(M)

HL-C201AE-SP3(M)

安裝模式

僅限正反射

僅限正反射

取樣
周期

20μs

+0.1～+0.8mm

+0.1～+1.0mm

10μs

+0.7～+0.8mm

+0.8～+1.0mm

(注3):

通過將P-P值換算成距離得到測量中心距離數字測量值的偏差值。

(注4):

本產品屬于日本“外匯及外國貿易法”中規定的出口管制對象。最小分解能為0.25μm。

(注5):

對本公司的標準物體進行測量時，表示相對于數字位移輸出理想直線的誤差。可能會因?qū)ο笪矬w而發生變化。

(注6):

測量中心距離下的大小。按照中心光強度的1/e² (約13.5％)進行定義。在定義區域外有光泄漏，并且檢測點周圍的反射率比檢測點還要高的情況下，可能會受其影響。

(注7):

使用環境照明度所引起的變動HL-C201AE-SP2(M)在±0.032%F.S.以下、HL-C201AE-SP3(M)在±0.025%F.S.以下。

種類

小光點型

線性光點型

型
號

JIS/IEC
標準符合型

HL-C201AE

HL-C201AE-MK

FDA
規則符合型

HL-C201FE

HL-C201FE-MK

安裝模式

僅限正反射

測量中心距離

10mm

測量區域(注2)

±1mm

分辨率 [平均次數]
(注3)(注6)

0.25μm

直線性(注4)

±0.025% F.S.

溫度特性

0.013% F.S./℃

光源

紅色半導體激光(投光峰波長度：658nm)

最大輸出：0.1mW

JIS/IEC
標準符合型

1級(JIS/IEC/GB)

FDA
標準符合型

Ⅰ級(FDA、LaserNotice No.50)及1級(JIS/IEC/GB)

光束直徑(注5)

約φ20μm

約20×700μm

受光元件

線性圖像傳感器

指
示
燈

激光投光
指示燈

綠色發光二極管
激光投光時亮起

測量范圍
指示燈

黃色發光二極管
測量中心附近亮起/測量范圍內閃爍/測量范圍外熄滅

環
境
性
能

保護構造

IP67(連接器部除外)

使用環境溫度

0～＋45℃(注意不可結露、結冰)，存儲時 ：－20℃～＋70℃

使用環境濕度

35～85％RH，存儲時：35～85％RH

使用環境照明度

白熾燈：受光面照明度3,000lx以下（注7）

耐振動

頻率：10～55Hz(1分鐘周期) 雙振幅1.5mm X,Y和Z方向各2小時

耐沖擊

加速度196m/s² X,Y和Z方向各3次

電纜

帶連接器橡皮電纜，長0.5m

電纜延長

用可選電纜(另售)，全長可延長至30m

材質

本體外殼、本體外罩：壓鑄鋁 前罩：玻璃

重量

約250g(含電纜)

附件

激光警告標簽(對應各種標準、規則：1套)

型號

HL-C201□E

HL-C201□E-MK

安裝模式

僅限正反射

僅限正反射

取樣周期

20μs

+0.1?+1.0mm

10μs

+0.8?+1.0mm

種類

小光點型

線性光點型

型
號

JIS/IEC
標準符合型

HL-C203BE

HL-C203BE-MK

FDA
規則符合型

HL-C203FE

HL-C203FE-MK

安裝模式

擴散反射時

正反射時

擴散反射時

正反射時

測量中心距離

30mm

26.4mm

30mm

26.4mm

測量區域(注2)

±5mm

±4.6mm

±5mm

±4.6mm

分辨率 [平均次數](注3)](注6)

0.25μm

直線性(注4)

±0.03% F.S.

溫度特性

0.01% F.S./℃

光源

紅色半導體激光(投光峰波長度：658nm)

最大輸出：0.1mW

JIS/IEC
標準符合型

2級(JIS/IEC/GB)

FDA
規則符合型

Ⅱ級(FDA)及2級(JIS/IEC/GB)

光束直徑(注5)

約φ30μm

約30×1200μm

受光元件

線性圖像傳感器

指
示
燈

激光投光
指示燈

綠色發光二極管
激光投光時亮起

測量范圍
表示燈

黃色發光二極管
測量中心附近亮起/測量范圍內閃爍/測量范圍外熄滅

環
境
性
能

保護構造

IP67(連接器部除外)

使用環境溫度

0～＋45℃(注意不可結露、結冰)，存儲時 ：－20℃～＋70℃

使用環境濕度

35～85％RH，存儲時：35～85％RH

使用環境照明度

白熾燈：受光面照明度3,000lx以下(注7)

耐振動

頻率：10～55Hz(1分鐘周期) 雙振幅1.5mm X,Y和Z方向各2小時

耐沖擊

加速度196m/s² X,Y和Z方向各3次

電纜

帶連接器橡皮電纜，長0.5m

電纜延長

用可選電纜(另售)，全長可延長至30m

材質

本體外殼、本體外罩：壓鑄鋁 前罩：玻璃

重量

約250g(含電纜)

附件

激光警告標簽(對應各種標準、規則：1套)

型號

HL-C203□E

HL-C203□E-MK

安裝模式

擴散反射時

正反射時

擴散反射時

正反射時

取樣周期

20μs

0?+5.0mm

0?+4.6mm

0?+5.0mm

0?+4.6mm

10μs

+3.8?+5.0mm

+3.6?+4.6mm

+3.8?+5.0mm

+3.6?+4.6mm

種類

小光點型

線性光點型

型
號

JIS/IEC
標準符合型

HL-C211BE

HL-C211CE

HL-C211BE-MK

HL-C211CE-MK

FDA
規則符合型

HL-C211FE

HL-C211F5E

HL-C211FE-MK

HL-C211F5E-MK

安裝模式

擴散反射時

正反射時

擴散反射時

正反射時

擴散反射時

正反射時

擴散反射時

正反射時

測量中心距離

110
mm

106.7
mm

110
mm

106.7
mm

110
mm

106.7
mm

110
mm

106.7
mm

測量區域(注2)

±15
mm

±14.5
mm

±15
mm

±14.5
mm

±15
mm

±14.5
mm

±15
mm

±14.5
mm

分辨率 [平均次數]
(注3)(注6)

0.25μm [4,096次]

直線性(注4)

±0.03% F.S.

溫度特性

0.01% F.S./℃

光源

紅色半導體激光(投光峰波長度：658nm)

最大輸出：1mW

最大輸出：5mW

最大輸出：1mW

最大輸出：5mW

JIS/IEC
標準符合型

2級(JIS/IEC/GB)

3級R(JIS/IEC/GB)

2級(JIS/IEC/GB)

3級R(JIS/IEC/GB)

FDA
規則符合型

Ⅱ級(FDA)及2級(JIS/IEC/GB)

Ⅲ級a(FDA)及3級R(JIS/IEC/GB)

Ⅱ級(FDA)及2級(JIS/IEC/GB)

Ⅲ級a(FDA)及3級R(JIS/IEC/GB)

光束直徑(注5)

約φ80μm

約80×1700μm

受光元件

線性圖像傳感器

指
示
燈

激光投光
指示燈

綠色發光二極管
激光投光時亮起

測量范圍
指示燈

黃色發光二極管
測量中心附近亮起/測量范圍內閃爍/測量范圍外熄滅

環
境
性
能

保護構造

IP67(連接器部除外)

使用環境溫度

0～＋45℃(注意不可結露、結冰)，存儲時 ：－20℃～＋70℃

使用環境濕度

35～85％RH，存儲時：35～85％RH

使用環境照明度

白熾燈：受光面照明度3,000lx以下(注7)

耐振動

頻率：10～55Hz(1分鐘周期) 雙振幅1.5mm X,Y和Z方向各2小時

耐沖擊

加速度196m/s² X,Y和Z方向各3次

電纜

帶連接器橡皮電纜，長0.5m

電纜延長

用可選電纜(另售)，全長可延長至30m

材質

本體外殼、本體外罩：壓鑄鋁 前罩：玻璃

重量

約300g(含電纜)

附件

激光警告標簽(對應各種標準、規則：1套)

型號

HL-C211□E

HL-C211□E-MK

安裝模式

擴散反射時

正反射時

擴散反射時

正反射時

取樣周期

20μs

+0.5?+15.0mm

+0.5?+14.5mm

+0.5?+15.0mm

+0.5?+14.5mm

10μs

+12.5?+15.0mm

+12.5?+14.5mm

+12.5?+15.0mm

+12.5?+14.5mm

種類

小光點型

線性光點型

型
號

JIS/IEC
標準符合型

HL-C235BE

HL-C235CE

HL-C235BE-MK

HL-C235CE-MK

安裝設置

擴散反射時

正反射時

擴散反射時

正反射時

擴散反射時

正反射時

擴散反射時

正反射時

測量中心距離

350
mm

348
mm

350
mm

348
mm

350
mm

348
mm

350
mm

348
mm

測量區域(注2)

±50
mm

±42
mm

±50
mm

±42
mm

±50
mm

±42
mm

±50
mm

±42
mm

分辨率 [平均次數]
(注3)(注6)

2.0μm [256次]
0.5μm [4,096次]

直線性(注4)

±0.03% F.S.

溫度特性

0.01% F.S./℃

光源

紅色半導體激光(投光峰波長度：658nm)

最大輸出：1mW

最大輸出：5mW

最大輸出：1mW

最大輸出：5mW

JIS/IEC
標準符合型

2級(JIS/IEC/GB)

3級R(JIS/IEC/GB)

2級(JIS/IEC/GB)

3級R(JIS/IEC/GB)

光束直徑(注5)

約φ250μm

約250×3500μm

受光元件

線性圖像傳感器

指
示
燈

激光投光
指示燈

綠色發光二極管
激光投光時亮起

測量范圍
指示燈

黃色發光二極管
測量中心附近亮起/測量范圍內閃爍/測量范圍外熄滅

環
境
性
能

保護構造

IP67(連接器部除外)

使用環境溫度

0～＋45℃(注意不可結露、結冰)，存儲時 ：－20℃～＋70℃

使用環境濕度

35～85％RH，存儲時：35～85％RH

使用環境照明度

白熾燈：受光面照明度3,000lx以下(注7)

耐振動

頻率：10～55Hz(1分鐘周期) 雙振幅1.5mm X,Y和Z方向各2小時

耐沖擊

加速度196m/s² X,Y和Z方向各3次

電纜

帶連接器橡皮電纜，長0.5m

電纜延長

用可選電纜(另售)，全長可延長至30m

材質

本體外殼、本體外罩：壓鑄鋁 前罩：玻璃

重量

約450g(含電纜)

附件

激光警告標簽(對應各種標準、規則：1套)

型號

HL-C235□E

HL-C235□E-MK

安裝模式

擴散反射時

正反射時

擴散反射時

正反射時

取樣周期

20μs

0?+50mm

0?+42mm

0?+50mm

0?+42mm

10μs

+36?+50mm

+36?+42mm

+36?+50mm

+36?+42mm

種類

RS-232C通信接口搭載

Ethernet通信接口搭載

NPN輸出型

PNP輸出型

NPN輸出型

PNP輸出型

型號

HL-C2CE

HL-C2CE-P

HL-C21CE

HL-C21CE-P

連接檢測頭

連接個數：最多2個

電源電壓

24Ｖ DC±10% 包括脈動0.5V(P-P)

消耗電流

連接2個檢測頭時：約500mA、連接1個檢測頭時：約350mA
(連接小型控制屏?xí)r,增加約100mA)

取樣周期

10μs、20μs、40μs、100μs、200μs、400μs、1ms、2ms

輸
出
模
式

電壓(注2)

電壓輸出量程：－5～＋5V/F.S.(初始值)
通常時的輸出范圍：－10.0～＋10.0V
異常時的輸出：－10.8V或＋10.8V
分辨率：2mV、直線性：±0.05%F.S.
最大2mA 輸出阻抗50Ω
反應延時：約1.5μs/V

電流(注3)

電流輸出量程：4～20mA/F.S.(初始值)
通常時的輸出范圍：2～24mA
異常時的輸出：1mA或25mA
分辨率：3μA、直線性：±0.05%F.S.
負載阻抗 250Ωmax
反應延時：約10μs

輸出部

報警輸出、判定輸出(HI、GO、LO)、選通脈沖輸出

<NPN輸出型>
NPN開路集電極晶體管
·最大流入電流：100ｍA
·外加電壓：30V DC以下(ALARM輸出～公共端(－)間)
·剩余電壓：1V以下(流入電流100mA時)
·短路保護：配備

<PNP輸出型>
PNP開路集電極晶體管
·最大源電流：100ｍA
·外加電壓：30V DC以下(ALARM輸出～＋V間)
·剩余電壓：1V以下(源電流100mA時)
·短路保護：配備

輸入部

遙控互鎖輸入、激光控制輸入、零設輸入、同步輸入、復位輸入
?外加電壓：30V DC以下(漏電流0.1mA以下)

RS-232C
接口

波特率　9600、19200、38400、115200bit/s

-

Ethernet
接口

-

IEEE 802.3u、10BASE-T／100BASE-TX、
連接器形狀:RJ45

USB接口

遵循USB 2.0 全速(USB1.1兼容)

設定/數據顯示

小型控制屏(另售)

材質

外殼：聚碳酸酯

重量

約450g

附件

CD-ROM:1個、USB電纜(2m):1根、短支架:1個
磁線圈(星和電器(株)制 E04SR200935A):3個
磁線圈(TDK(株)制 ZCAT3035-1330):1個

CD-ROM:1個、USB電纜(2m):1根、短支架:1個
磁線圈(星和電器(株)制 E04SR200935A):3個

種類

日語顯示

英語顯示

中文顯示

韓語顯示

型號

HL-C2DP

HL-C2DP-EX

HL-C2DP-CH

HL-C2DP-KR

電源

由控制器供電

顯示

顯示元件

STN單色LCD

背光燈

白色LED

-999.999999?999.999999

語言

日語

英語

中文

韓語

觸
摸
屏

操作力

0.5N以下

壽命

100萬次以上(注1)

環
境
性
能

耐環境性

IP65(初始狀態下)(注2)
僅面板的正面防塵和防水。(柜的接觸面使用防水墊片)

使用環境溫度

0～＋50℃(注意不可結露)，存儲時：－20～＋60℃

使用環境濕度

20～85％RH，存儲時：10～85％RH

耐靜電噪音

5,000V以上(面板表面)

耐振動

頻率10～55Hz 雙振幅0.75mm X,Y和Z方向各10分鐘

耐沖擊

加速度98m/s² X,Y和Z方向各4次

材質

外殼：PPE 正面保護膜：聚酯

重量

約230g

附件

用于連接控制器和控制屏的連接電纜：1根，安裝支架：1套
